उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फोर्जिंग अनुपात: | ≥3.5 | MOQ: | 1पीसी |
|---|---|---|---|
| मोल्डिंग शैली: | फोर्जिंग | अधिकतम वजन: | 50टी |
| डिलीवरी का समय: | 30-60 दिन | पिघलने की प्रक्रिया: | ईएफ + एलएफ + वीडी |
| सामग्री: | इस्पात | उष्मा उपचार: | एन + टी क्यू + टी |

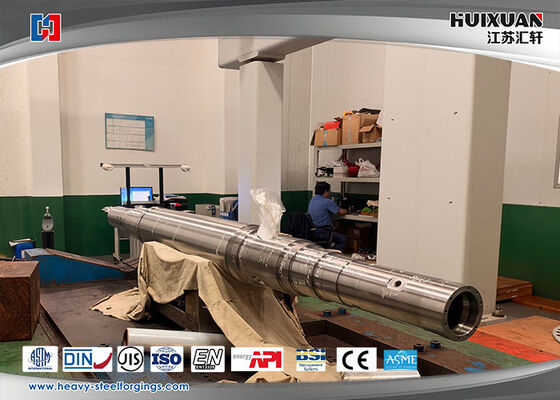

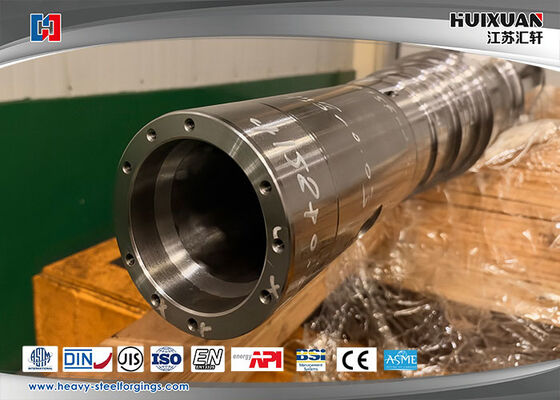

फोल्डेड मोटर शाफ्ट निर्माता। कस्टम मोटर शाफ्ट फोल्डिंग और सटीक मशीनिंग
हमारेफोल्ड मोटर शाफ्टऔद्योगिक मोटर्स, पावर ट्रांसमिशन उपकरण, जनरेटर, पंप, कंप्रेसर और अन्य भारी-भरकम घूर्णी मशीनरी के लिए डिज़ाइन किए गए हैं जहां ताकत, आयामी सटीकता,और दीर्घकालिक विश्वसनीयता महत्वपूर्ण हैं.
नियंत्रित प्रक्रिया से निर्मितफोर्जिंग, हीट ट्रीटमेंट, मशीनिंग और निरीक्षण प्रक्रिया, हमारे मोटर शाफ्टों को उच्च टोक़, निरंतर घूर्णन, यांत्रिक भार, और कठिन परिचालन परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।
एक पेशेवर फोर्जिंग निर्माता के रूप में,JIANGSU HUI XUAN NEW ENERGY EQUIPMENT CO., LTD.पूरी विनिर्माण प्रक्रिया पर ध्यान केंद्रित करता है, फोर्ज किए गए रिक्त स्थान से लेकर सटीक मशीनीकृत शाफ्ट तक।
फोर्जिंग लोड-बेयरिंग शाफ्ट घटकों के लिए एक प्रभावी विनिर्माण मार्ग प्रदान करता है। शाफ्ट के आकार, ज्यामिति, सामग्री और उत्पादन आवश्यकताओं के आधार पर,आवश्यक आकार और सामग्री गुणों को प्राप्त करने के लिए उपयुक्त फोर्जिंग विधियों का चयन किया जा सकता है.
एक स्थिर आंतरिक संरचना और विश्वसनीय यांत्रिक प्रदर्शन प्राप्त करने के लिए फोर्जिंग प्रक्रिया को सावधानीपूर्वक नियंत्रित किया जाता है।
फोर्जिंग और गर्मी उपचार के बाद, अभियांत्रिकी ड्राइंग के अनुसार शाफ्ट को सटीक मशीनिंग की जाती है।
विशिष्ट मशीनिंग कार्यों में शामिल हैंः
सीएनसी मोड़
मोड़ना समाप्त करें
मिलिंग
ड्रिलिंग
चाबी का मशीनिंग
थ्रेड मशीनिंग
उबाऊ
पीसने
अन्य अनुकूलित मशीनिंग
निर्दिष्ट आयामी और ज्यामितीय सहिष्णुता के अनुसार महत्वपूर्ण क्षेत्रों जैसे असर पत्रिकाओं, कंधों, माउंटिंग सतहों और शाफ्ट के अंत को सटीक रूप से मशीनीकृत किया जा सकता है।
हीट ट्रीटमेंट फोल्डेड मोटर शाफ्ट निर्माण का एक महत्वपूर्ण हिस्सा है क्योंकि आवश्यक यांत्रिक गुण सामग्री ग्रेड, शाफ्ट ज्यामिति और संचालन स्थितियों पर निर्भर करते हैं।
विनिर्देश के आधार पर, उपलब्ध उपचार मार्गों में शामिल हो सकते हैंः
सामान्यीकरण
एनीलिंग
शमन और प्रबलण
तनाव से राहत
प्रेरण सख्त
अन्य विनिर्दिष्ट ताप उपचार प्रक्रियाएं
उपयुक्त प्रक्रिया प्रत्येक शाफ्ट के लिए एक ही मानक प्रक्रिया का उपयोग करने के बजाय सामग्री विनिर्देश और अंतिम अनुप्रयोग के अनुसार निर्धारित की जाती है।
मोटर शाफ्ट को तकनीकी आवश्यकताओं के अनुसार कार्बन स्टील, मिश्र धातु स्टील या स्टेनलेस स्टील के विभिन्न ग्रेड से निर्मित किया जा सकता है।
शाफ्ट अनुप्रयोगों के लिए सामान्य सामग्री चयन में निम्नलिखित शामिल हो सकते हैंः
कार्बन स्टील
मध्यम कार्बन स्टील
मिश्र धातु स्टील
स्टेनलेस स्टील
अनुकूलित सामग्री ग्रेड
सामग्री का चयन शक्ति, कठोरता, पहनने के प्रतिरोध, संक्षारण प्रतिरोध और परिचालन वातावरण की आवश्यकताओं से मेल खा सकता है।
रासायनिक संरचना और यांत्रिक गुणों को लागू सामग्री मानक और परियोजना आवश्यकताओं के अनुसार सत्यापित किया जा सकता है।
एक मोटर शाफ्ट के लिए, केवल आयामी सटीकता पर्याप्त नहीं है। शाफ्ट प्रदर्शन भी सीधापन, समकक्षता, प्रवाह, सतह की स्थिति, कठोरता पर निर्भर कर सकता है,और महत्वपूर्ण मशीनिंग विशेषताओं के बीच संबंध.
हमारी गुणवत्ता नियंत्रण प्रक्रिया में निम्नलिखित शामिल हो सकते हैंः
कच्चे माल का निरीक्षण
रासायनिक संरचना का सत्यापन
फोर्जिंग प्रक्रिया नियंत्रण
ताप उपचार नियंत्रण
कठोरता परीक्षण
आयामी निरीक्षण
सतह निरीक्षण
आवश्यक होने पर अल्ट्रासोनिक परीक्षण
चुंबकीय कण परीक्षण जब निर्दिष्ट किया गया हो
अंतिम मशीनिंग निरीक्षण
सामग्री और निरीक्षण दस्तावेज
यह प्रक्रिया तैयार मोटर शाफ्ट के माध्यम से फोर्ज किए गए रिक्त से स्थिरता बनाए रखने में मदद करती है।
हम ग्राहक के चित्रों, तकनीकी विनिर्देशों, सामग्री की आवश्यकताओं और आवेदन की स्थितियों के अनुसार मोटर शाफ्ट का निर्माण करते हैं।
अनुकूलित विशेषताओं में शामिल हो सकते हैंः
स्टेप शाफ्ट डिजाइन
बड़े व्यास के शाफ्ट
लम्बे शाफ्ट
फ्लैंग शफ्ट
कुंजीमार्ग
स्प्लिन्स
गिल्टेड सेक्शन
परिशुद्धता लेयरिंग पत्रिकाएँ
विशेष माउंटिंग सेक्शन
अनुकूलित शाफ्ट अंत
जटिल शाफ्ट घटकों के लिए हमारी इंजीनियरिंग टीम तैयार आयामों और फोर्जिंग रिक्त, मशीनिंग भत्ता, गर्मी उपचार, डेटा चयन,और अंतिम मशीनिंग आवश्यकताएं.
एक विशिष्ट विनिर्माण मार्ग हैः
सामग्री चयन → काटने → ताप → फोर्जिंग → गर्मी उपचार → कठोर मशीनिंग → सटीक मशीनिंग → निरीक्षण → सतह संरक्षण → पैकिंग
सटीक प्रक्रिया सामग्री, शाफ्ट आयाम, ज्यामिति, सहिष्णुता, गर्मी उपचार आवश्यकताओं और निरीक्षण विनिर्देशों के अनुसार समायोजित की जाती है।
फोर्ज किए गए शाफ्टों को आमतौर पर आवश्यक आयामी सटीकता और सतह खत्म करने के लिए गर्मी उपचार के बाद अंतिम मशीनिंग की आवश्यकता होती है।
फोल्ड मोटर शाफ्ट का उपयोग निम्न में किया जा सकता हैः
औद्योगिक विद्युत मोटर
जनरेटर
विद्युत संचरण प्रणाली
पंप
कंप्रेसर
खनन उपकरण
भारी मशीनरी
ऊर्जा उपकरण
समुद्री उपकरण
गियर चालित मशीनें
अनुकूलित घूर्णन उपकरण
ढालने की क्षमता
हम फोर्ज किए गए घटकों पर ध्यान केंद्रित करते हैं और तैयार शाफ्ट डिजाइन के अनुसार फोर्जिंग मार्ग विकसित कर सकते हैं।
परिशुद्धता मशीनिंग
हम कई आपूर्तिकर्ताओं की आवश्यकता को कम करने और प्रक्रिया समन्वय को बेहतर बनाए रखने के लिए फोर्जिंग को मशीनिंग क्षमताओं के साथ जोड़ते हैं।
गुणवत्ता नियंत्रण
सामग्री, फोर्जिंग, हीट ट्रीटमेंट, मशीनिंग और अंतिम निरीक्षण को विनिर्माण प्रक्रिया के दौरान नियंत्रित किया जा सकता है।
लागत नियंत्रण
विनिर्माण मार्ग को सामग्री उपयोग, मशीनिंग भत्ता, उत्पादन मात्रा,गुणवत्ता और विनिर्माण लागत के बीच व्यावहारिक संतुलन प्राप्त करने के लिए प्रसंस्करण आवश्यकताओं.
OEM विनिर्माण
हम ड्राइंग, विनिर्देशों और तकनीकी आवश्यकताओं के अनुसार निर्मित अनुकूलित मोटर शाफ्ट का समर्थन करते हैं।
यदि आप एक विश्वसनीयफोल्ड मोटर शाफ्ट निर्माता, हमें अपने शाफ्ट ड्राइंग, सामग्री विनिर्देश, आयाम, गर्मी उपचार आवश्यकताओं, सहिष्णुता, और आवश्यक मात्रा भेजें।
हमारी इंजीनियर टीम डिजाइन की समीक्षा कर सकते हैं और एक उपयुक्त सिफारिशफोर्जिंग + हीट ट्रीटमेंट + प्रेसिजन मशीनिंगआपके आवेदन के लिए विनिर्माण मार्ग।
उत्पाद संदर्भः
| सामग्री | 50Mn, DG20Mn, 25Cr2Ni4MoV, 34CrNiMo6 |
|
अधिकतम वजन |
50T |
| आवेदन |
मुख्य मोटर और रिड्यूसर,मुख्य मोटर और गियर सीट,मुख्य मोटर और सार्वभौमिक धुरी के बीच कनेक्शन शाफ्ट |
|
पिघलने की प्रक्रिया |
ईएफ+एलएफ+वीडी |
|
उत्पादन प्रक्रिया |
फोर्जिंग+गर्मी उपचार+अशुद्धि मशीनिंग+अंत मशीनिंग
|
|
फोर्जिंग अनुपात |
≥ 35 |
|
लागू मानक |
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
|
कार्यकारी मानक |
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
|
प्रमाणन प्राधिकरण |
ABS,DNV,BV,GL,KR,CCS,LR,NK,RINA,RS |
|
वितरण की शर्तें |
कच्चे मशीनिंग ((एन + टी);अंत मशीनिंग ((क्यू + टी) |
|
परीक्षण मशीन |
स्पेक्ट्रोग्राफ,यूटी उपकरण,टेंशन और कॉम्पैक्ट परीक्षण मशीन,मेटलोस्कोप,बाहरी माइक्रोमीटर,बोर डायल संकेतक,कठोरता परीक्षण मशीन |
|
सेवा |
हमारी सेवा में फोर्जिंग, प्रसंस्करण, ताप उपचार, परिष्करण मशीनिंग, पैकेजिंग, स्थानीय रसद, ग्राहक निकासी और समुद्री परिवहन शामिल थे।हमने ग्राहक की आवश्यकताओं को मुख्य बात के रूप में लिया, और उत्पादों की गुणवत्ता पर ध्यान दें। |
प्रक्रिया प्रक्रियाः
फोर्जिंग प्रक्रिया के प्रवाह की गुणवत्ता नियंत्रणः
कस्टम गुण
|
सामग्री तत्व |
सी | हाँ | एमएन | पी | एस | सीआर | नि | मो | वी |
| 50Mn | 0.48-0.56 | 0.17-0.37 | 0.70-1.00 | ≤0.035 | ≤0.035 | ≤0.25 | ≤0.30 | -- | - |
| DG20Mn | 0.17-0.24 | 0.17-0.34 | 0.70-1.00 | ≤0.035 | ≤0.035 | ≤0.25 | ≤0.25 | -- | |
| 25Cr2Ni4MoV | ≤0.25 | ≤0.23 | ≤0.53 | ≤0.006 | ≤0.004 | ≥ 162 | ≥ 375 | ≥0.33 | ≥0.09 |
| 34CrNiMo6 | 0.30-0.38 | ≤0.040 | 0.50-0.80 | ≤0.035 | ≤0.035 | 1.30-1.70 | 1.30-1.70 | 0.15-0.30 |
|
यांत्रिक गुण |
डाय. |
TS/Rm ((Mpa) |
YS/Rp0.2 ((Mpa) |
EL/A5 ((%) |
आरए/जेड ((%) |
खांचे का प्रकार |
प्रभाव ऊर्जा |
एचबीडब्ल्यू |
| 50Mn | Ø25 | ≥645 | ≥390 | ≥13 | ≥40 | वी | ≥31 | ≤255HBS |
| DG20Mn | Ø25 | ≥ 450 | ≥ 275 | ≥24 | ≥50 | |||
| 34CrNiMo6 | Ø15 | ७५०-९०० | ४५०-६०० | ≥13 | ≥ 55 | वी | -40°C≥20 | ≤ 269HBS |
वाणिज्य खंड
| एमओक्यू | 1 पीसी |
| वितरण का समय | 30-60 दिन |
| पैकेज | प्लाईवुड पैलेट, स्टील फ्रेम |
| वितरण की शर्तें | एफओबी;सीआईएफ;सीएफआर;डीडीयू; |
| भुगतान की शर्तें | टी/टी, एलसी |
| शिपिंग का प्रकार |
समुद्र से, हवा से |
