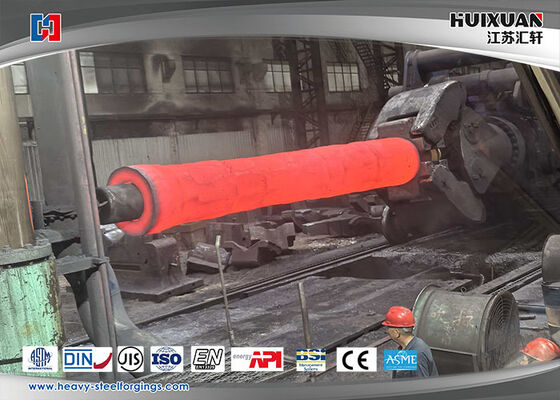

यूएनएस एन06617 (इंकोनेल 617 / डब्ल्यू.एन.आर. 2.4663 / जीएच617)
1. क्रॉस रेफरेंस मानक
| मानक प्रणाली |
श्रेणी |
| यूएनएस (एएसटीएम) |
N06617 (व्यावसायिक नाम: Inconel 617) |
| चीनी उच्च तापमान मिश्र धातु |
GH617 (संक्षारण प्रतिरोधी मिश्र धातु NS334) |
| डीआईएन वर्कस्टॉफ़नंबर |
2.4663 |
| आईएसओ पदनाम |
NiCr22Co12Mo9 |
लागू विशिष्टताएँ
- प्लेट और शीट: एएसटीएम बी168, एएमएस 5889
- बार एवं फोर्जिंग: एएसटीएम बी166, एएमएस 5887
- सीमलेस ट्यूब और पाइप: एएसटीएम बी167
- जाली फिटिंग: एएसटीएम बी564
- चीनी राष्ट्रीय मानक: जीबी/टी 14992, जीबी/टी 15007
2. रासायनिक संरचना (wt%, एएसटीएम विशिष्टता रेंज)
| तत्व |
सामग्री सीमा |
समारोह |
| नी |
शेष राशि (≥44.5) |
संक्षारण प्रतिरोध के लिए मैट्रिक्स आधार |
| करोड़ |
20.0～24.0 |
एंटी-ऑक्सीडेशन, एंटी-सल्फिडेशन, निष्क्रिय फिल्म निर्माण |
| सह |
10.0～15.0 |
ठोस-समाधान को मजबूत बनाना, उच्च तापमान रेंगने की ताकत में सुधार करता है |
| एमओ |
8.0～10.0 |
रेंगना प्रतिरोध, गड्ढा और क्लोराइड संक्षारण प्रतिरोध को बढ़ाता है |
| अल |
0.8～1.5 |
अत्यधिक तापमान पर सघन Al₂O₃ सुरक्षात्मक ऑक्साइड परत बनाता है |
| ती |
0.6～1.5 |
γ' चरण के माध्यम से वर्षा का सुदृढ़ीकरण |
| फ़े |
≤3.0 |
अशुद्धता सीमा |
| सी |
0.05～0.15 |
अनाज सीमा कार्बाइड को स्थिर करता है |
| एमएन, सी |
≤1.0 |
डीऑक्सीडेशन, फॉर्मेबिलिटी में सुधार करता है |
| बी |
≤0.006 |
अनाज सीमा को मजबूत बनाना |
| एस |
≤0.015 |
गर्म भंगुरता को रोकने के लिए सख्त सीमा |
3. भौतिक गुण (समाधान घोषित स्थिति)
- घनत्व: 8.36 ग्राम/सेमी³
- पिघलने की सीमा: 1330 ~ 1380 डिग्री सेल्सियस
- दीर्घकालिक सेवा तापमान: ≤1100 डिग्री सेल्सियस; अल्पकालिक चरम तापमान: 1200 डिग्री सेल्सियस
- टंगस्टन-आधारित सुपरअलॉय की तुलना में बेहतर तापीय चालकता और तापीय विस्तार गुणांक, उच्च विशिष्ट शक्ति
4. कमरे का तापमान यांत्रिक गुण (समाधान उपचारित मानक मान)
- तन्यता ताकत (आरएम): ≥710 एमपीए
- उपज शक्ति (आरपी0.2): ≥340 एमपीए
- बढ़ाव (ए): ≥30%
- कठोरता: एचबी ≤240
उत्कृष्ट उच्च तापमान प्रदर्शन: 980 डिग्री सेल्सियस पर उत्कृष्ट रेंगने की ताकत बरकरार रखता है; 980 डिग्री सेल्सियस पर दीर्घकालिक दबाव वाली सेवा के लिए एएसएमई बॉयलर और दबाव पोत कोड द्वारा अनुमोदित।
5. मुख्य सामग्री विशेषताएँ
-
उत्कृष्ट उच्च तापमान ऑक्सीकरण और कार्बराइजेशन प्रतिरोध
संयुक्त सीआर-अल ऑक्साइड कोटिंग 1000 डिग्री सेल्सियस पर हवा में अल्ट्रा-लो ऑक्सीकरण दर प्रदान करती है; कार्बराइजेशन और उच्च तापमान सल्फिडेशन (H₂S / SO₂ ग्रिप गैस) के खिलाफ Inconel 600/601 से कहीं बेहतर।
-
सुपीरियर उच्च तापमान रेंगना और थर्मल थकान प्रतिरोध
Co & Mo द्वारा दोहरी ठोस-समाधान सुदृढ़ीकरण प्लस γ' वर्षा सख्त करना; चक्रीय थर्मल शॉक और दीर्घकालिक उच्च तापमान लोडिंग के तहत विरूपण और क्रैकिंग का प्रतिरोध करता है।
-
संतुलित गीला और सूखा संक्षारण प्रदर्शन
- उच्च तापमान वाली ग्रिप गैस, कार्बराइजिंग और सल्फाइडिंग वातावरण में स्थिर;
- परिवेश और मध्यम तापमान पर नाइट्रिक एसिड, फॉस्फोरिक एसिड, क्लोराइड मीडिया के प्रतिरोधी; तनाव संक्षारण क्रैकिंग (एससीसी) के लिए उच्च प्रतिरोध।
- अच्छी फॉर्मेबिलिटी और वेल्डेबिलिटी
गर्म/ठंडा रोलिंग, फोर्जिंग और मुद्रांकन के लिए उपयुक्त। मिलान भराव धातु: ERNiCrCoMo-1 (2.4675)। उत्कृष्ट टीआईजी/एमआईजी वेल्डिंग प्रदर्शन; उच्च तापमान वाले यांत्रिक गुणों को बनाए रखने के लिए वेल्ड के बाद के ताप उपचार की आवश्यकता नहीं होती है।
6. विशिष्ट अनुप्रयोग
एयरोस्पेस गैस टर्बाइन
कंबस्टर लाइनर, संक्रमण नलिकाएं, टरबाइन सील, उच्च तापमान प्रवाह गाइड, निकास घटक
थर्मल एवं गैस विद्युत उत्पादन
हेवी-ड्यूटी गैस टरबाइन बर्नर, सुपरक्रिटिकल बॉयलर उच्च तापमान ट्यूब, अपशिष्ट ताप बॉयलर लाइनिंग
परमाणु ऊर्जा (उच्च तापमान हीलियम-ठंडा रिएक्टर)
रिएक्टर हीट एक्सचेंजर्स, उच्च तापमान लूप पाइपिंग, कोर सपोर्ट संरचनाएं
पेट्रोकेमिकल उद्योग
एथिलीन क्रैकिंग ट्यूब, अमोनिया सुधारक, नाइट्रिक एसिड कैटेलिटिक फर्नेस सपोर्ट, उच्च तापमान कम करने वाली फर्नेस बास्केट
ताप उपचार एवं औद्योगिक भट्टी उपकरण
उच्च तापमान मफल रिटॉर्ट्स, फर्नेस रोलर्स, हीटिंग एलिमेंट सपोर्ट, वैक्यूम हीट ट्रीटमेंट टूलींग
नई ऊर्जा
संकेंद्रित सौर ऊर्जा (सीएसपी) अवशोषक पैनल, उच्च तापमान वाले इलेक्ट्रोलाइटिक हाइड्रोजन उत्पादन उपकरण
7. हीट ट्रीटमेंट (मानक वितरण स्थिति)
मानक आपूर्ति स्थिति: 1175°C ±10°C पर घोल को एनीलिंग किया जाता है, इसके बाद तेजी से हवा को ठंडा किया जाता है या पानी को बुझाया जाता है।
उद्देश्य: एकल-चरण ऑस्टेनाइट प्राप्त करने के लिए कार्बाइड और अवक्षेप को घोलें, लचीलापन और उच्च तापमान शक्ति को संतुलित करें।
कम तापमान पर उम्र बढ़ने की मनाही है, क्योंकि भंगुर चरण तेज हो जाएंगे और उच्च तापमान पर लचीलापन काफी कम हो जाएगा।
8. समान मिश्रधातुओं से तुलना
- UNS N06600 (इन्कोनेल 600): कोई सह/मो नहीं; खराब उच्च तापमान रेंगना प्रदर्शन, 800 डिग्री सेल्सियस से नीचे सीमित सेवा
- UNS N06601: लो मो, नो कंपनी; अच्छा ऑक्सीकरण प्रतिरोध लेकिन अपर्याप्त उच्च तापमान ताकत
- हेन्स 230 (यूएनएस एन06230): कोई सह/अल नहीं; निम्न ऑक्सीकरण और रेंगना गुण बनाम N06617
- UNS N06617: संतुलित उच्च तापमान शक्ति, ऑक्सीकरण प्रतिरोध और सल्फिडेशन प्रतिरोध; 1000 डिग्री सेल्सियस से ऊपर की सेवा के लिए पसंदीदा निकल मिश्र धातु
उत्पाद:
मिश्र धातु इस्पात बैरल प्रकार फोर्जिंग क्यूटी, शमन बैरल फोर्जिंग, सामान्यीकृत बैरल फोर्जिंग, टेम्परिंग बैरल फोर्जिंग, आस्तीन फोर्जिंग क्यूटी, तेल सिलेंडर क्यूटी
कार्बन स्टील बैरल फोर्जिंग, मिश्र धातु स्टील बैरल प्रकार फोर्जिंग, स्टेनलेस स्टील बैरल फोर्जिंग, तेल सिलेंडर फोर्जिंग, क्यूटी के बाद यांत्रिक संपत्ति में वृद्धि होगी, ताकत में सुधार होगा और कामकाजी जीवन बढ़ेगा।
उत्पाद संदर्भ:
| सामग्री |
कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील या अन्य प्रकार की सामग्री
|
| फोर्जिंग उपकरण |
9000MM संख्यात्मक नियंत्रण रिंग रोलिंग मशीन |
| आवेदन |
क्यूटी बरेल फोरिंग का उपयोग सभी फोर्जिंग ताप उपचार के लिए किया जाता है, जो यांत्रिक संपत्ति को बढ़ाता है
|
| पिघलने की प्रक्रिया |
ईएफ+एलएफ+वीडी |
| उत्पादन प्रक्रिया |
फोर्जिंग+हीट ट्रीटमेंट+रफ मशीनिंग+क्यूटी
|
| फोर्जिंग अनुपात |
≥3.5
|
| लागू होने लायक मानक |
एएसटीएम, एएसएमई, डीआईएन, जेआईएस, आईएसओ, बीएस, एपीआई, एन |
| कार्यकारी मानक |
जेबी/जीबी/एन/डीआईएन/जेआईएस/एएसएमई/एएसटीएम/आईएसओ |
| प्राधिकरण प्रमाणन |
आईएसओ, बीवी, एसजीएस, आईएसटी, यूएल, सीटीआई |
| निरीक्षण |
प्लांट का स्वयं निरीक्षण या तीसरे पक्ष का निरीक्षण, सभी निरीक्षण वस्तुओं के योग्य होने के बाद शिपमेंट
|
| डिलिवरी अवधि |
रफ मशीनिंग(एन+टी);फिनिश मशीनिंग(क्यू+टी)
|
|
परीक्षण उपकरण
|
स्पेक्ट्रोग्राफ, यूटी डिवाइस, तन्यता और कॉम्पैक्ट परीक्षण मशीन, मेटलोस्कोप, बाहरी माइक्रोमीटर, बोर डायल संकेतक, कठोरता परीक्षण मशीन |
| सेवा |
हमारी सेवा में फोर्जिंग, प्रक्रिया, ताप उपचार, फिनिश मशीनिंग, पैकेज, स्थानीय रसद, ग्राहकों की निकासी और समुद्री परिवहन शामिल थे। हमने ग्राहकों की आवश्यकताओं को प्रमुखता से लिया और उत्पादों की गुणवत्ता पर ध्यान दिया। |
प्रक्रिया प्रक्रिया:
फोर्जिंग प्रक्रिया प्रवाह गुणवत्ता नियंत्रण:
- कच्चा माल स्टील गोदाम में भेजा गया (रासायनिक सामग्री का परीक्षण करें)
- काटना→ ताप (भट्ठी का तापमान परीक्षण)
- फोर्जिंग के बाद हीट ट्रीटमेंट (भट्ठी का तापमान परीक्षण) भट्ठी का निर्वहन (रिक्त निरीक्षण)
- मशीनिंग → निरीक्षण (यूटी, एमटी, विज़ुअल डायमेंशन, कठोरता)
- क्यूटी→ निरीक्षण (यूटी, यांत्रिक गुण, कठोरता, अनाज का आकार)
- मशीनिंग समाप्त करें→ निरीक्षण (आयाम)
- पैकिंग और मार्किंग (स्टील स्टैम्प, मार्क)→ भंडारण शिपमेंट
फ़ायदा
- उच्च परिशुद्धता आयामी सहिष्णुता;
- उत्कृष्ट यांत्रिक गुण;
- ग्राहक की आवश्यकताओं के आधार पर विभिन्न आयाम तैयार करें;
- उन्नत निर्माण उपकरण और निरीक्षण उपकरण;
- उत्कृष्ट तकनीकी व्यक्तित्व;
- उत्पादन प्रक्रिया को सख्ती से नियंत्रित करें;
- पैकेज सुरक्षा पर ध्यान दें;
- गुणवत्ता पूर्ण सेवा.
