जीबी/एएसटीएम/एएसएमई/ईएन पानी संग्रह बॉक्स,टैंक,पाइप,बैरल

                                                                              जीबी/एएसटीएम/एएसएमई/ईएन पानी संग्रह बॉक्स,टैंक,पाइप,बैरल

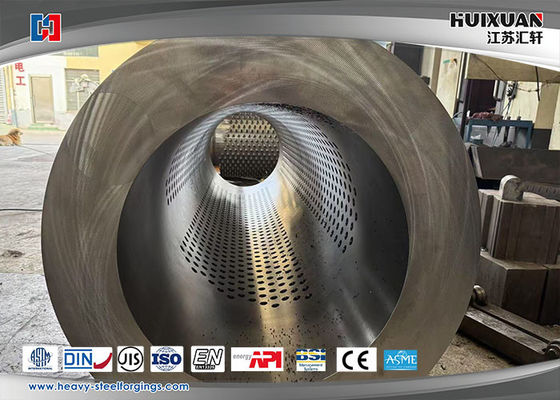

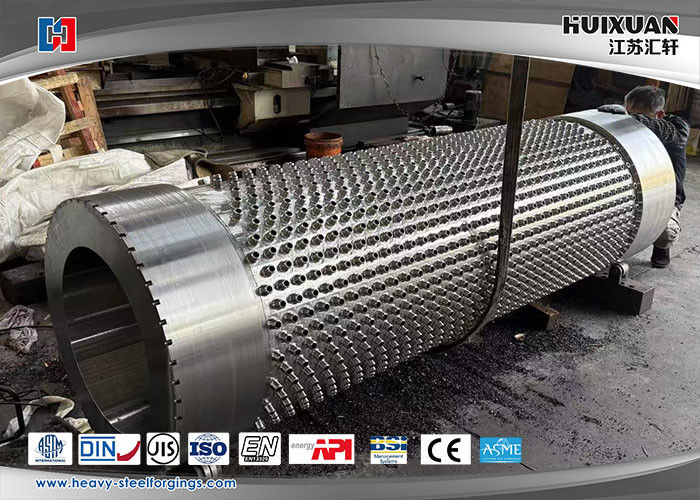

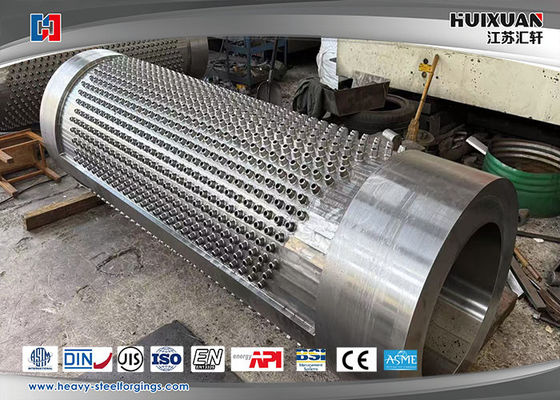

उत्पाद का नामः संग्रह टैंक
सामग्रीः WB36
अनुप्रयोग परिदृश्यों का उदाहरण

a. वाष्प प्रणाली
उद्देश्य: भाप के उपयोग के बाद संघनित जल को इकट्ठा करना, इसे भाप के जाल से बाहर निकालना और इसे पुनर्चक्रित करना।
डिजाइन फोकसः उच्च तापमान प्रतिरोध (200 डिग्री सेल्सियस से ऊपर), एंटी-ऑक्सीजन संक्षारण (हाइड्रोफोबिक कूलर की स्थापना के साथ) ।

b.संपीड़ित वायु प्रणाली
उपयोगः संपीड़ित हवा से नमी और तेल के धब्बे को अलग करने और डाउनस्ट्रीम उपकरण की रक्षा करने के लिए।
डिजाइन फोकसः निर्मित गैस-तरल विभाजक, सामग्री तेल प्रतिरोधी होनी चाहिए (जैसे स्टेनलेस स्टील या लेपित कार्बन स्टील) ।

1WB36 स्टील पाइप की परिभाषा और मानक
संबंधित राष्ट्रीय मानकः जीबी/टी 5310-2017 "उच्च दबाव बॉयलर के लिए सीमलेस स्टील ट्यूब" (पुराना संस्करण जीबी 5310 था), 20 जी के ग्रेड के साथ।कुछ उद्यम इसे WB36 कहने के आदी हैं (जो जर्मन मानकों या उद्योग प्रथाओं से संबंधित हो सकता है).
अंतर्राष्ट्रीय मानक: इसी तरह की सामग्री एएसटीएम ए 106 ग्रेड बी, एन 10216-2 पी 24 आदि के अनुरूप है।
इसका उपयोग मुख्य रूप से उच्च तापमान और उच्च दबाव वाले दबाव-धारी घटकों जैसे कि सुपरहीटर, रीहीटर और बिजली संयंत्र के बॉयलरों में अर्थशास्त्री के लिए किया जाता है।

2रासायनिक संरचना और यांत्रिक गुण
परियोजना आवश्यकताएँ
सी (कार्बन) की रासायनिक संरचनाः 0.17% ~ 0.23%, Si (सिलिकॉन) 0.35% या उससे कम, Mn (Mn): 0.35% ~ 0.65%
मिश्र धातु तत्वों जैसे कि Cr (क्रोमियम) और Mo (मोलिब्डेनम) की सामग्री बेहद कम है (शुद्ध कम कार्बन स्टील)
तन्य शक्ति ≥410 एमपीए
दक्षता शक्ति ≥245 एमपीए
लम्बाई ≥21% (ठंडा झुकने के परीक्षण के बाद कोई दरार नहीं)
"डब्ल्यूबी36" उच्च दबाव के बॉयलरों में प्रयुक्त निर्बाध स्टील पाइप का एक ग्रेड है,मुख्य रूप से बिजली उद्योग में प्रयुक्त (जैसे उच्च तापमान और उच्च दबाव वाले घटक जैसे बिजली संयंत्र के बॉयलरों में सुपरहीटर और रीहीटर).

3अनुप्रयोग परिदृश्य और लाभ
उच्च तापमान और उच्च दबाव वाला वातावरण
ऑपरेटिंग तापमानः 450°C से 550°C (लंबी अवधि के उपयोग के लिए स्क्रैप प्रदर्शन पर विचार किया जाना चाहिए) ।
कार्य दबावः ≤10 एमपीए (बॉयलर के डिजाइन के आधार पर)
लागू मीडियाः भाप, अति गरम भाप।
(2) भौतिक लाभ
कम लागतः मिश्र धातु स्टील पाइप (जैसे 15CrMo, 12Cr1MoV) की तुलना में, WB36 सस्ता है।
अच्छा प्रसंस्करण प्रदर्शनः वेल्ड करने में आसान और ठंड में मोड़ने में आसान।
ऑक्सीकरण प्रतिरोधः सतह ऑक्साइड फिल्म उच्च तापमान भाप में स्थिर रहती है।

4. डिजाइन और विनिर्माण विचार
(1) वेल्डिंग प्रक्रिया
वेल्डिंग विधिः आर्गन आर्क वेल्डिंग (TIG) या इलेक्ट्रोड आर्क वेल्डिंग (SMAW) को अपनाया जाना चाहिए। वेल्डिंग के बाद गर्मी उपचार (तनाव राहत) की आवश्यकता होती है।
वेल्डिंग सामग्री का चयनः निम्न मिश्र धातु के इलेक्ट्रोड का उपयोग करने की सिफारिश की जाती है जो आधार सामग्री (जैसे J507) से मेल खाते हैं।
विनाशकारी परीक्षणः वेल्ड सीम को आरटी (रेडियोग्राफिक परीक्षण) या यूटी (अल्ट्रासोनिक परीक्षण) से गुजरना होगा।
(2) ताप उपचार
सामान्यीकरण + टेम्परिंगः वेल्डिंग अवशिष्ट तनाव को समाप्त करें और सामग्री की कठोरता को बढ़ाएं।
समाधान उपचार (यदि आवश्यक हो): ठंडे काम किए गए विकृत भागों के लिए।
(3) जंग और पहनना
मध्यम संक्षारणः सल्फर युक्त वाष्प वातावरण में सल्फाइड तनाव संक्षारण क्रैकिंग (एसएससीसी) पर ध्यान दिया जाना चाहिए और यदि आवश्यक हो तो सतह उपचार किया जाना चाहिए।
कटाव के लिए पहननाः उच्च प्रवाह दर वाले क्षेत्रों (जैसे कोहनी) में, दीवार की मोटाई बढ़ाई जानी चाहिए या पहनने के प्रतिरोधी कोटिंग्स को लागू किया जाना चाहिए।

5अन्य सामग्रियों के साथ तुलना

सामग्री WB36 (20G), 15CrMo, 12Cr1MoV
लागू तापमानः ≤550°C, ≤550°C, ≤580°C
शक्ति मध्यम से उच्च और इससे भी अधिक है
लागत कम से मध्यम उच्च है
उत्कृष्ट एंटीऑक्सिडेंट गुण

9. सारांश
WB36 (20G) एक लागत प्रभावी उच्च दबाव बॉयलर ट्यूब सामग्री है, जो पारंपरिक बिजली संयंत्र के बॉयलरों के दबाव ले जाने वाले घटकों के लिए उपयुक्त है।वेल्डिंग प्रक्रिया पर विशेष ध्यान दिया जाना चाहिएउच्च तापमान और उच्च दबाव प्रणालियों में,संरचनात्मक डिजाइन को अनुकूलित करने और सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए परिमित तत्व विश्लेषण (एफईए) को जोड़ने की सिफारिश की जाती है.
